| НЕКОНТРОЛИРУЕМАЯ КОПИЯ |
|
PB-60029-003 |
МОДЕЛЬ ГРУППЫ УПРАВЛЕНИЯ 17KG535B1
См. текущую редакцию в онлайн-мастере |
| РИС. |
ССЫЛКА |
|
|
|
| № |
№ |
НОМЕР ДЕТАЛИ |
КОЛ-ВО |
ОПИСАНИЕ |
| 工 |
1 |
17KG535B1 |
1 |
ГРУППА УПРАВЛЕНИЯ (СМ. PB-60029-003) |
| 1 |
2 |
41A296327ALP2 |
3 |
КОНТАКТОР (СМ. PB-65020-003) |
| 工 |
3 |
17FM796A1 |
14 |
ПАНЕЛЬ МОДУЛЯ ПОЛОЖИТЕЛЬНОГО IGBT |
| 1 |
4 |
17FM797A1 |
14 |
ПАНЕЛЬ МОДУЛЯ ОТРИЦАТЕЛЬНОГО IGBT |
| 1 |
5 |
41A296302CDP2 |
10 |
КОНДЕНСАТОР, ИНВЕРТОР IGBT |
| 1 |
6 |
41A296328AKP2 |
4 |
ДАТЧИК, ТОК AC-DC |
| 1 |
7 |
17FM702A1 |
2 |
СБОРКА ПАНЕЛИ (VAM) |
| 工 |
8 |
41A296321BSP1 |
13 |
ПРЕДОХРАНИТЕЛЬ, СБОРКА ПЕРЕКЛЮЧАТЕЛЯ IGBT |
| 1 |
9 |
41B566971G1 |
5 |
МОДУЛЬ ПОДАВЛЕНИЯ |
| 工 |
10 |
41C666558G1 |
2 |
ПАНЕЛЬ |
| 1 |
11 |
84A215344P1 |
8 |
ШТЕКЕР |
| 1 |
12 |
17FL386A1 |
1 |
ПАНЕЛЬ ICP2 |
| 1 |
13 |
41A296352CYP2 |
2 |
ПРЕОБРАЗОВАТЕЛЬ МОЩНОСТИ, ДРАЙВЕР ЗАТВОРА IGBT (LRU) |
| 1 |
14 |
17FM689A1 |
1 |
ПАНЕЛЬ (СМ. PB-74126-007) |
| 1 |
15 |
41C668507G1 |
1 |
ПАНЕЛЬ ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА |
| 0 |
15A |
41A267497P2 |
|
КЛЕММНАЯ ПЛАТА, 2-ПОЛЮСНАЯ |
| 0 |
15B |

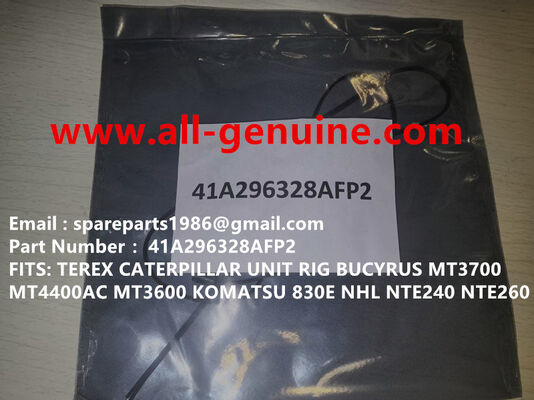

41A296328AFP2 |
|
ДАТЧИК, ТЕРМИСТОР, 100 000 ОМ |
| |
16 |
17BC17E1 |
|
КЛЕММНАЯ ПЛАТА (СМ. PB-77000-005) |
| 1 |
17 |
41A317303ACP1 |
|
ДАТЧИК ДАВЛЕНИЯ, БАРОМЕТРИЧЕСКИЙ (BPT), 0-15 PSIA |
| 1 |
18 |
84B510632G1 |
|
ПАНЕЛЬ ПРЕДОХРАНИТЕЛЕЙ |
| 0 |
18A |
41A296321BEP1 |
|
ОГРАНИЧИТЕЛЬ ПРЕДОХРАНИТЕЛЯ, 50 АМПЕР |
| 1 |
19 |
84B516032G1 |
|
СБОРКА ДИОДА |
| 1 |
20 |
41C667531G1 |
|
СБОРКА КОНДЕНСАТОРА |
| 0 |
20A |
41A296302BBP1 |
|
КОНДЕНСАТОР, 120 000 МКФ, 75 ВОЛЬТ |
| 0 |
20B |
41B569100G1 |
|
ЗАЖИМ, КОНДЕНСАТОР |
| 0 |
20C |
41A326087G1 |
|
ОПОРА, КОНДЕНСАТОР |
| 1 |
21 |
84A216441P1 |
|
ЭКРАН |
| 1 |
22 |
41C666570G1 |
2 |
ПЕЧАТНАЯ ПЛАТА |
| 1 |
23 |
17LV66J46 |
2 |
РЕЛЕ (СМ. PB-76012-015) |
| 1 |
24 |
41A321261G1 |
1 |
МОДУЛЬ |
| 1 |
25 |
41A254891P1 |
1 |
ТУМБЛЕР, 3 АМПЕРА, 250 ВОЛЬТ |
| 工 |
26 |
84A220146G1 |
1 |
ПАНЕЛЬ РЕЗИСТОРА |
| 1 |
27 |
41A267741P2 |
2 |
ТУМБЛЕР, ДВУХПОЗИЦИОННЫЙ, ВЫТЯНУТЬ ДЛЯ РАЗБЛОКИРОВКИ |
| 工 |
28 |
17FR402A1 |
2 |
СБОРКА РЕЗИСТОРА |
| 0 |
28A |
41A296301AMP4 |
16 |
РЕЗИСТОР, 375 ОМ, 225 ВАТТ |
| 0 |
28B |
8815345P1 |
32 |
ВТУЛКА, ИЗОЛЯТОР, 1 1/8 ДЮЙМА OD |
| 0 |
28C |
41A265399P4 |
12 |
СОЕДИНИТЕЛЬНАЯ ПОЛОСА, 2 3/4 ДЮЙМА ДЛИНЫ |
| 1 |
29 |
N22P25010B13 |
2 |
БОЛТ, С ШЕСТИГРАННОЙ ГОЛОВКОЙ, 3/8 ДЮЙМА-16, 5/8 ДЮЙМА ДЛИНЫ |
| 1 |
30 |
41A296328AKP7 |
13 |
ДАТЧИК ТОКА МОДУЛЯ, AC-DC |
| 1 |
31 |
41A278283G2 |
1 |
ПАНЕЛЬ РЕЗИСТОРА (17FR102A1) |
| 0 |
31A |
2793982G7 |
2 |
БЛОК РЕЗИСТОРА, 1,03 ОМ |
| 0 |
31B |
9963853G1 |
2 |
СБОРКА КОНТАКТНОГО ЗАЖИМА |
| 1 |
32 |
17FH41A1 |
1 |
ИСТОЧНИК ПИТАНИЯ ПРИВОДА ПЕРЕМЕННОГО ТОКА |
| |
33 |
41A259026P2 |
1 |
ТИРИСТОР (ШТАМПОВАННЫЙ 9RV6A7) |
| 1 |
34 |
N402P47B13 |
12 |
ШАЙБА, 5/8 ДЮЙМА |
| 1 |
35 |
N405P47B13 |
12 |
СТОПОРНАЯ ШАЙБА, 5/8 ДЮЙМА |
| 1 |
36 |
N258P33B13 |
12 |
ГАЙКА, ШЕСТИГРАННАЯ, 5/8 ДЮЙМА-11 |
| 1 |
37 |
41A256612P1 |
1 |
ЭКРАН, ИЗОЛЯЦИЯ, 1/16 ДЮЙМА THK, 3 ОТВЕРСТИЯ |
| 1 |
38 |
41A256612P2 |
1 |
ЭКРАН, ИЗОЛЯЦИЯ, 1/16 ДЮЙМА THK, 2 ОТВЕРСТИЯ |
